Máquina de serra de ponte CNC de 5 eixos

A Província de Fujian Hualong Machinery Co., Ltd é um dos principais fabricantes de máquinas e fornecedores de mecanismo de serra de 5 eixos de 5 eixos da China. Bem -vindo à compra de uma máquina de serra de ponte CNC de 5 eixos de alta qualidade para venda aqui da nossa fábrica. Para consulta de preços, entre em contato conosco.

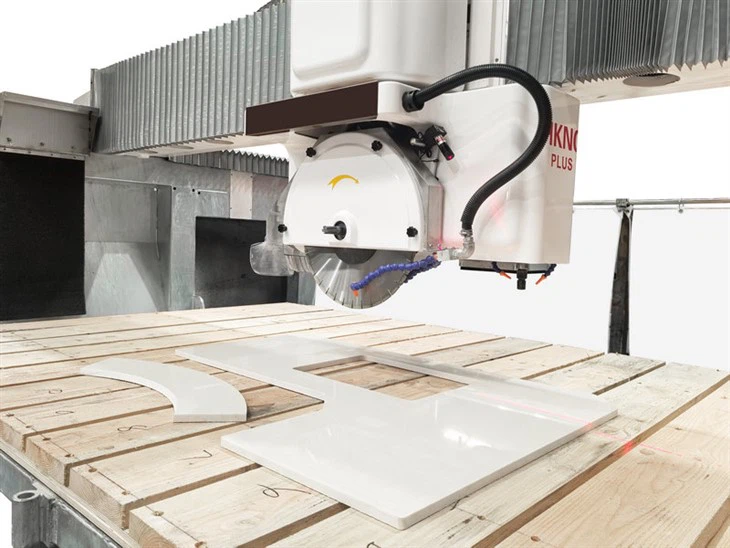

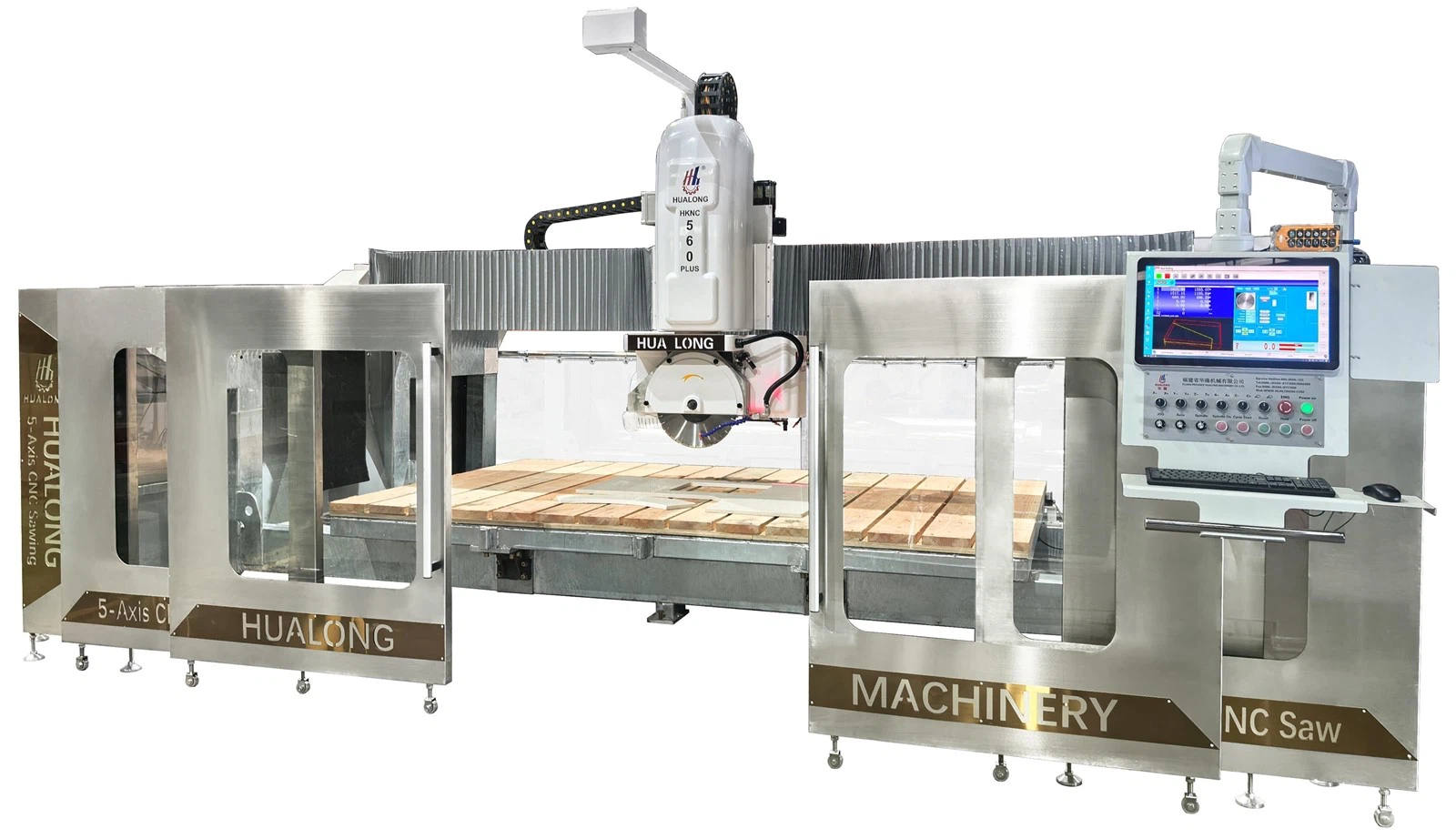

HKNC - 500plus - serra de ponte 5 eixo mono-bloco CNC Máquina de corte CNC

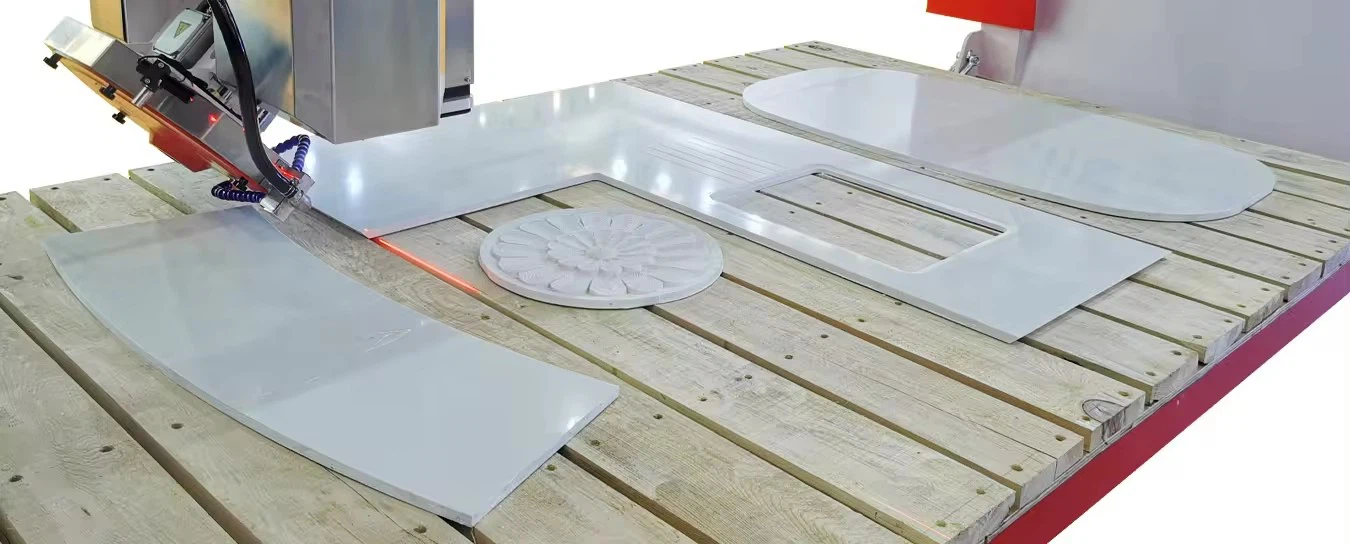

O HKNC - 500PLUS está equipado com controle de interpolação de cinco eixos e é uma máquina multifuncional de corte de pedra CNC, modelagem e gravura, projetada especificamente para atender às necessidades do workshop. Possui operação simples e extrema versatilidade, além de minimizar os custos de investimento. É amplamente utilizado para cortar lajes e blocos de pedra natural e sintética e cerâmica.

Funções:

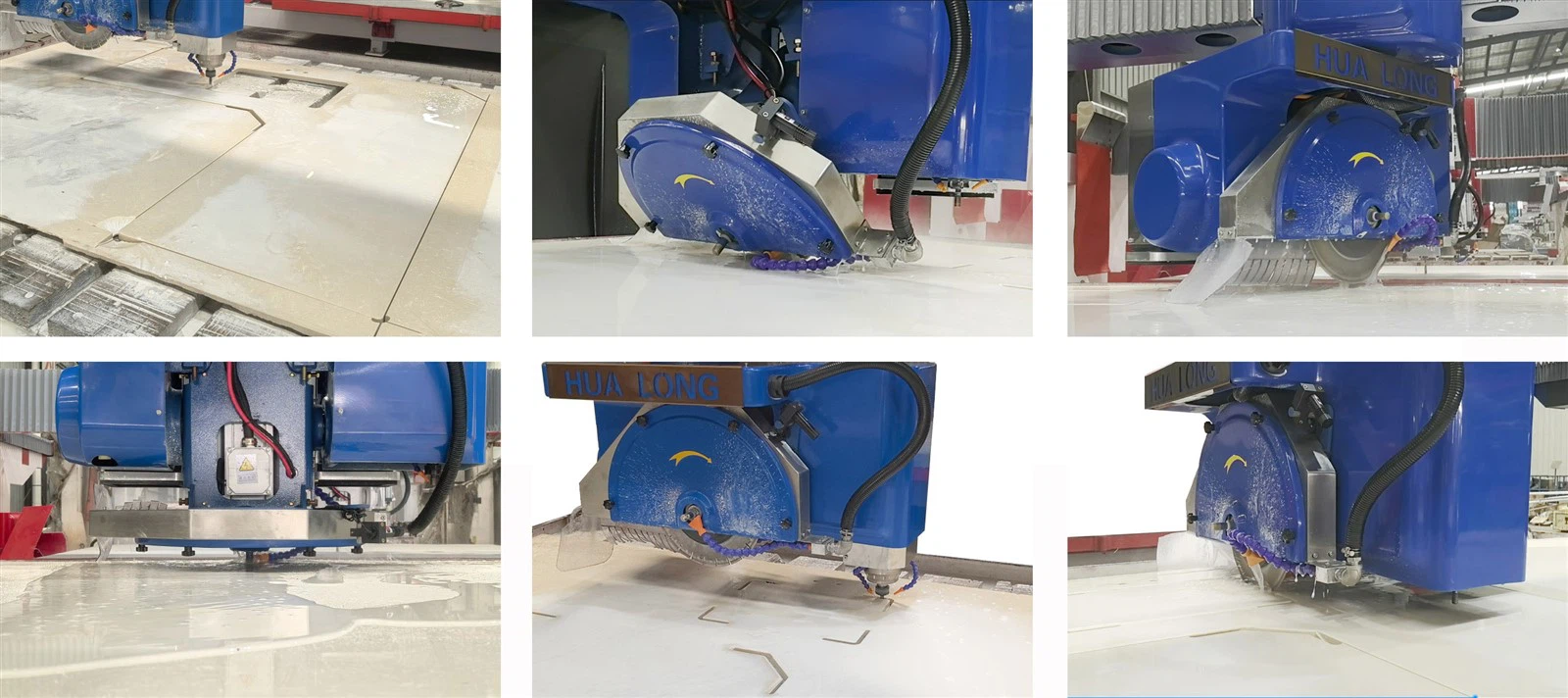

* Faça um corte vertical, inclinado e horizontal com lâmina de disco
* Corte curvas com corte de contorno
* Máquina com a ferramenta de núcleo, como broca, fábrica final e roda de escavação
* Roteamento incremental para corte, perfil e gravura

Combine esses recursos com o sistema italiano da ESA CNC, o Digital Servo Motors e o Software de Desenho de Cam Cam para fazer todo tipo de cortes com facilidade. O HKNC-500Plus também pode ser equipado com um manipulador de vácuo para a movimentação automática de lajes para otimizar o uso da peça de trabalho durante o processo de corte.

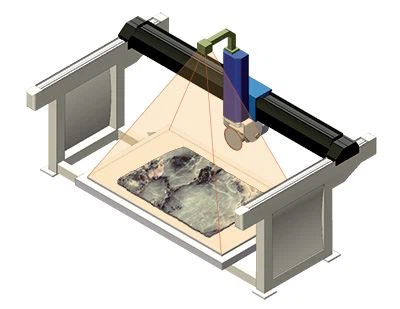

Captura de imagem da laje:

O aplicativo é capaz de adquirir e processar fotos da laje, corrigindo a distorção da lente e fazendo ajustes. Usando as imagens obtidas, as formas podem ser organizadas na laje para evitar defeitos materiais e identificar texturas que precisam de processamento; Também pode avaliar a geometria das bordas da laje.



Desenho e design:



As formas a serem processadas podem ser definidas de várias maneiras: usando ferramentas CAD 2D; Importando arquivos DXF/DWG que extraem automaticamente informações de fotos (usando um módulo de digitalização de fotos); ou importar listas em formatos proprietários (como Excel, CSV). As formas a serem processadas serão organizadas em uma lista detalhada.

Formas de posicionamento:

Essas formas podem ser organizadas no painel manual ou automaticamente. As formas que estão sendo aninhadas são carregadas na lista atual de projetos.

Máquinas

Uma vez que a forma é apresentada na folha plana, a sequência de corte pode ser otimizada. Esse processo de otimização inclui a remoção de caminhos de corte sobrepostos, aparar segmentos de corte conflitantes e concluir seções inacabadas através da usinagem subsequente. O objetivo de otimizar a sequência de corte é minimizar o número de rotações da cabeça de corte e viagens ociosas.

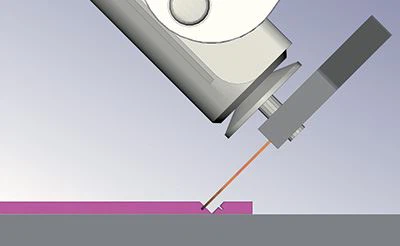

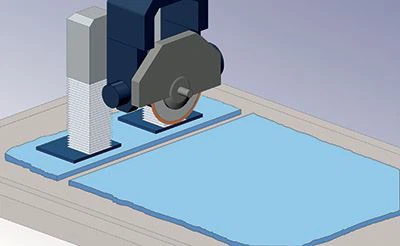

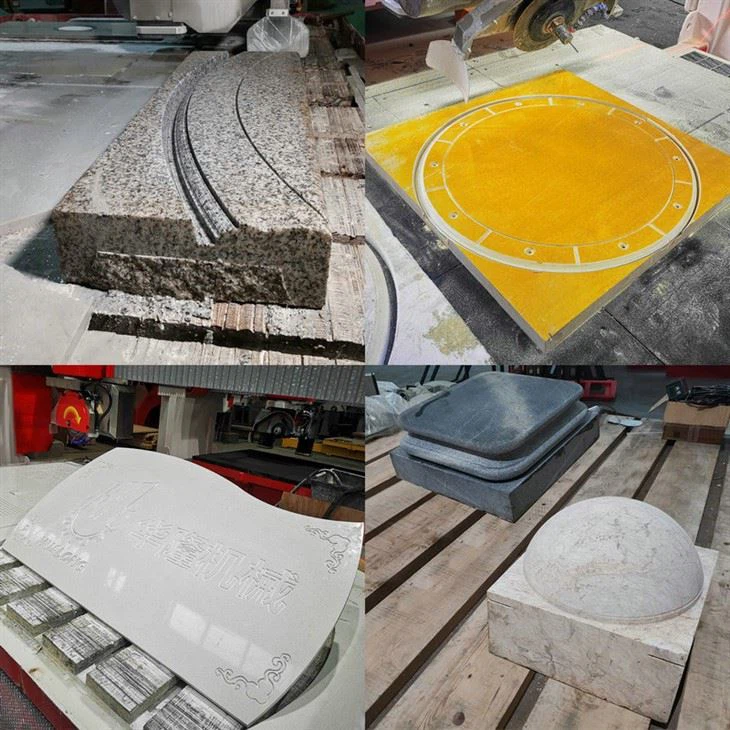

Os métodos de usinagem suportados incluem corte reto, corte curvo, corte inclinado, entalhe, rosqueamento e v - grooving.

As tecnologias de corte suportadas incluem corte de disco, corte de água, moagem e perfuração.

O sistema utiliza usinagem rotativa automatizada, permitindo que operações de corte sejam executadas usando um cortador de broca/moagem de corte ou um bico de jato de água.

Um manipulador de copo de sucção move e posiciona a folha para concluir a operação de corte, e as peças de trabalho podem ser carregadas e descarregadas automaticamente.

Para verificar a sequência de corte, o sistema suporta gerenciamento de dados de material e simulação de máquina virtual.

Funcionalidades de software

Manuseio de corte de laje

Ferramentas 2D CAD

Ninho manual/automático

Cálculo de trajetórias otimizadas para o corte de disco

Usinagem automática de repouso para completar os cortes usando um corte - Ferrill/moinho ferramenta ou uma ferramenta de jato de água

Movimento das peças da laje através do manipulador de copos de sucção

Aquisição e correção da imagem da laje através de uma câmera

Simulação sólida com remoção de material e controle de colisões

Detalha imagens

01

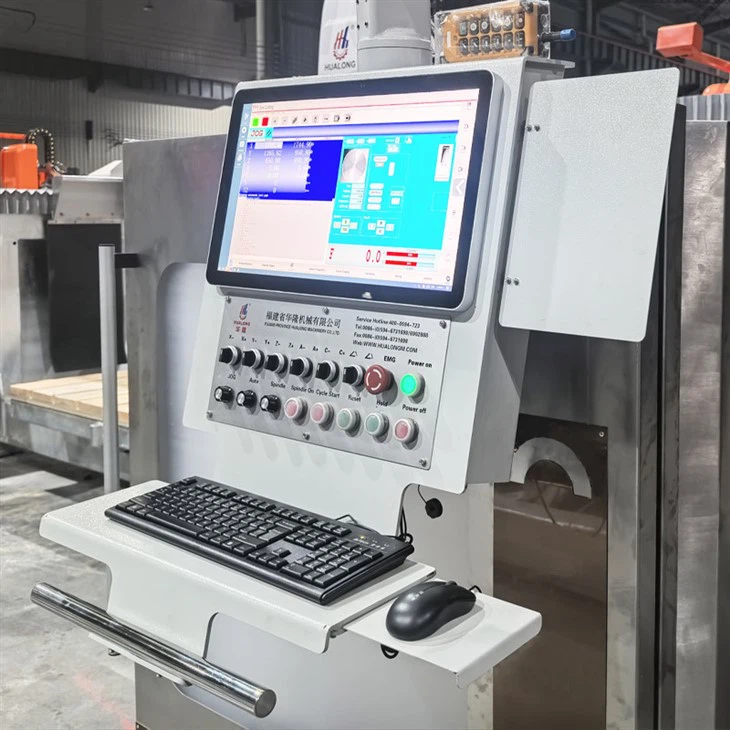

Sistema de controle - CNC

Marca: ESA
Original: Itália
TOPO DA LINHA SISTEMA CNC com tela de toque para facilitar a configuração e o processamento automático. Pode facilitar um trabalho de usinagem complicado, perfeito e de alta eficiência.

02

Software - pegasus cad/came

Marca: Pegasus

Original: Itália

* Fácil de usar -- Muito fácil de usar, não requer nenhuma habilidade avançada no computador.
* Confiável -- atualizações frequentes e suporte de alta qualidade.
* Poderoso - diferentes módulos e ferramentas para muitas tecnologias e maquinas.

03

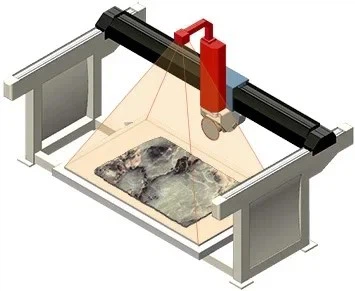

Captura de imagem da laje (opcional)

O aplicativo permite adquirir e processar a foto da laje, corrigindo a distorção da lente e retificando -a. Através da imagem adquirida, as formas podem ser organizadas na laje, evitando imperfeições materiais enquanto identifica os nervos que precisam ser usinados; Também é possível qualificar a borda da laje geometricamente.

04

Servomotor digital

Marca: ESA

Original: Itália

Um servomotor sem escova de ímã permanente com unidades de integração, projetadas para alcançar a integração digital total com os CNCs da ESA, cria uma potência de controle confiável para eixos x, y, z e c eixos

05

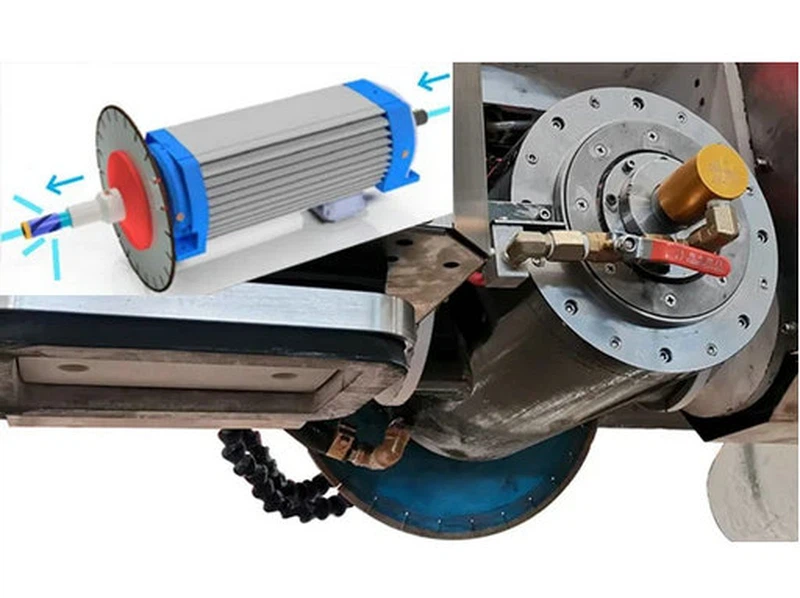

Electro - eixos

de alta qualidade controlada por um inversor, permitindo o ajuste do NR. de revoluções de 0 a 6000 rpm, concedendo o uso de ferramentas de lâmina e diamante, como uma broca de núcleo ou cortador de moagem. A mudança de ferramenta é do tipo manual.

06

Módulo de gravação (opcional)

* Tipo: eixo elétrico
* Velocidade de rotação: 0-24000 rpm
* Poder: 5,5 kW

Comparando com o eixo máquicado, a velocidade rotativa desse eixo elétrico é super maior. Torna a gravação fina e mais rápida, ou o corte da curva, o corte de canto, moendo muito mais rápido.

07

Galvanização (opcional)

A galvanização pode impedir a imersão do ar, a água e outros meios corrosivos ao aço, melhorar a resistência à corrosão da máquina, melhorar a força mecânica e prolongar a vida útil do serviço.

08

Guia linear

Marca: Hiwin

Original: Taiwan, China
Produtos famosos,Equipamento de alta qualidadeUsado no cruzamento e carling para alta precisão de corte e vida útil longa.



Unidade de predefinição da lâmina (opcional)

Medir automaticamente o diâmetro da lâmina e a ferramenta de diamante

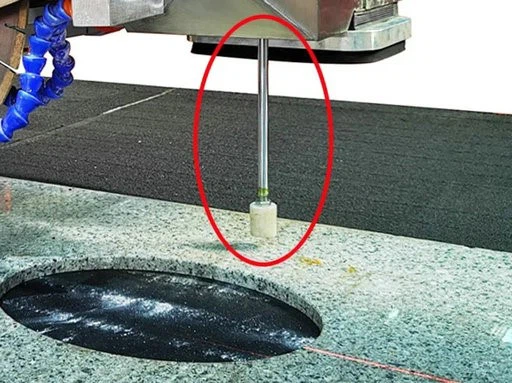

Detector de espessura da laje (opcional)

Origem: China

Sistema para detectar automaticamente a espessura da laje.

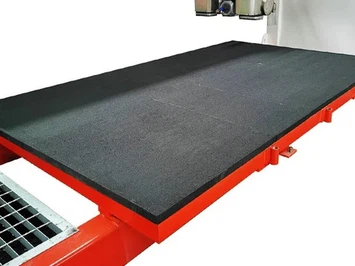

Plataforma de borracha (opcional)

Impermeável e sem deformação

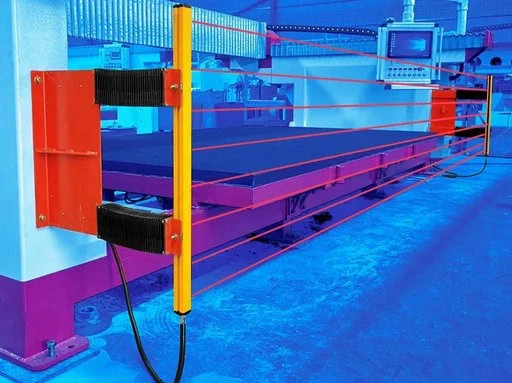

Safeguard Door (opcional)

A cortina de luz segura é recomendada para prevenir o trabalho - lesões relacionadas.

Gabinete elétrico

Compresas elétricas de marca como ESA, Schneider, Sanch são adotadas para garantir um desempenho estável.

Guia linear

Marca: Hiwin
Original: Taiwan, China

Nosso certificado





Máquina de corte de laje

Máquina de pedra CNC

máquina a jato de água

1: Todas as máquinas de pedra são totalmente inspecionadas e testadas pelo Departamento de Controle de Qualidade de Hualong antes do envio.
2: Manutenção técnica livre de vida.
3: Dentro do período de garantia de 12 meses, se houver defeitos em nossos produtos, as peças de reposição serão fornecidas gratuitamente; Fora do período de garantia, as peças de reposição serão fornecidas pelo preço de custo.
4: Treinamento gratuito de instalação, operação e manutenção.
5: Suporte técnico 24/7.
6: Versão em inglês do guia manual e de operação fornecido.

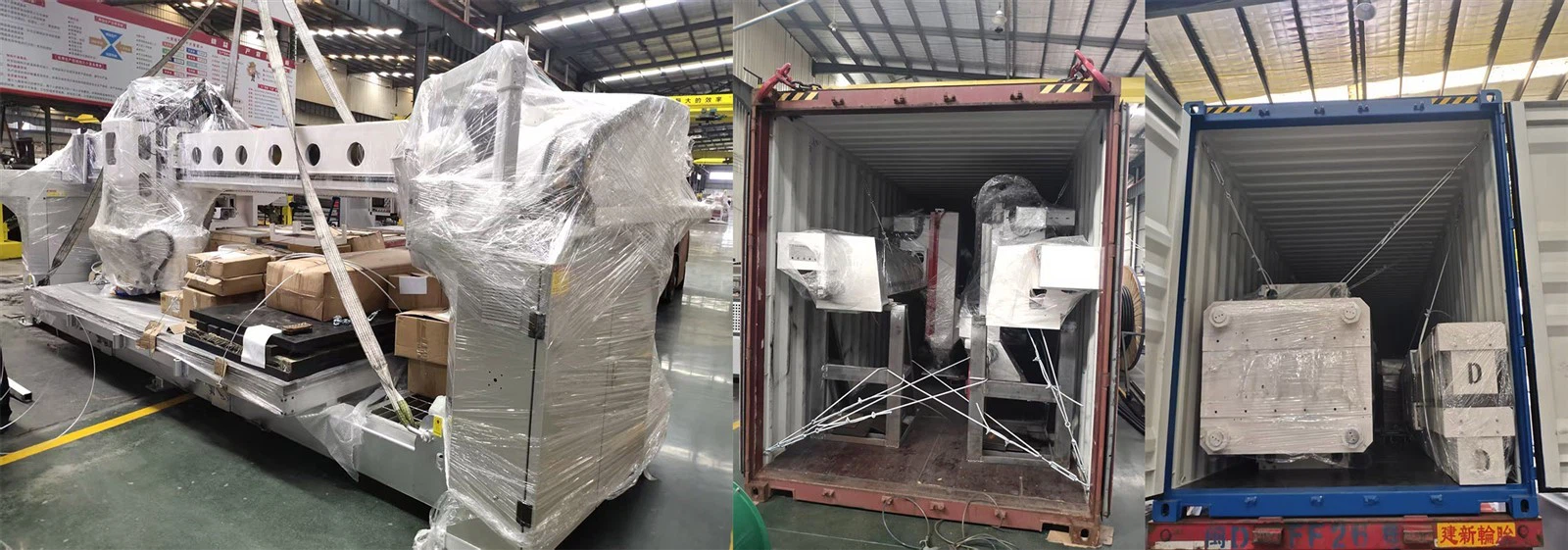

1) Todas as peças embrulhadas por filme de PE à prova d'água e/ou bolhas de ar.

2) Peças de reposição e acessórios de tamanho pequeno embalados em caixas de madeira compensada.

3) Com cordas de aço para corrigir no recipiente, anti - skid adequado para remessa de longa distância.

Perguntas frequentes

Q1: Que materiais de pedra são adequados para suas máquinas?
A1: Nossas máquinas de pedra são amplamente utilizadas para cortar e processar granito, mármore, quartzo, arenito e novos materiais cerâmicos.

Q2: As máquinas de pedra de Hualong são complicadas de instalar e operar?
A2: O equipamento de Hualong foi projetado com recursos amigáveis ​​do usuário -, usando o sistema operacional da ESA italiano com uma interface de usuário intuitiva. Fornecemos instruções detalhadas de instalação e suporte técnico remoto para garantir um início rápido.

Q3: Como a qualidade de nossas máquinas é garantida?
A3: Usamos componentes elétricos da marca internacional (como ESA e Schneider) e cada máquina passa por um rigoroso teste de operação contínua de 72 horas antes de deixar a fábrica.

Q4: Qual é o tempo de entrega?
A4: O tempo de entrega para modelos padrão geralmente é de 30 a 40 dias. Modelos personalizados podem exigir um tempo de entrega mais longo com base em requisitos específicos.

Q5: Quais serviços você fornece após a chegada do equipamento?
A5: Fornecemos orientação remota, suporte de instalação e comissionamento e, quando necessário, no serviço de site - por nossos engenheiros estrangeiros.

Q6: Quanto tempo leva para instalar e comissionar máquinas de pedra?
A6: O tempo de instalação e comissionamento para máquinas de pedra varia de acordo com o tipo e a escala do equipamento.

Q7: Qual é o período de garantia? O que cobre?
A7: Oferecemos uma garantia - ano. Todos os principais componentes (sistema elétrico, sistema de acionamento, etc.) serão substituídos gratuitamente se algum problema de qualidade for encontrado sob uso normal.

Q8: O que acontece se a máquina se afunde?
A8: Nosso profissional após a equipe de vendas - pode identificar rapidamente o problema por meio de telefone, vídeo ou diagnóstico remoto e fornecer peças de reposição e suporte técnico imediatamente.

Q9: As peças de reposição estão prontamente disponíveis?
A9: Fornecemos peças de reposição genuínas e acessórios comumente usados ​​estão em estoque. Também enviamos algumas peças com o equipamento para garantir uma produção ininterrupta.

Q10: Qual é a vida útil típica da máquina? Como é mantido?
A10: Recomendamos inspeções regulares do sistema elétrico, lubrificação de guia e linhas de água para garantir a operação estável e estender a vida útil do serviço da máquina.
