Como um fornecedor confiável de máquinas CNC para pedra de 5 eixos, frequentemente encontro dúvidas sobre vários aspectos técnicos desses dispositivos sofisticados. Um tópico crucial que surge com frequência é a compensação de folga. Nesta postagem do blog, vou me aprofundar no que é compensação de folga, por que ela é essencial para máquinas CNC de pedra de 5 eixos e como ela afeta o desempenho geral de suas operações de processamento de pedra.
Compreendendo a folga em máquinas CNC de pedra de 5 eixos
Antes de discutirmos a compensação de folga, é importante entender o que é folga. Folga refere-se à folga ou folga entre as partes móveis de uma máquina, como engrenagens, parafusos e rolamentos. Em uma máquina CNC Stone de 5 eixos, a folga pode ocorrer nos eixos lineares (X, Y, Z), bem como nos eixos rotativos (A, C). Quando a máquina muda de direção, esta folga pode fazer com que a ferramenta se mova uma pequena distância na direção oposta antes de começar a se mover na direção desejada. Isto pode levar a imprecisões no corte, especialmente ao fazer cortes precisos ou formas complexas.

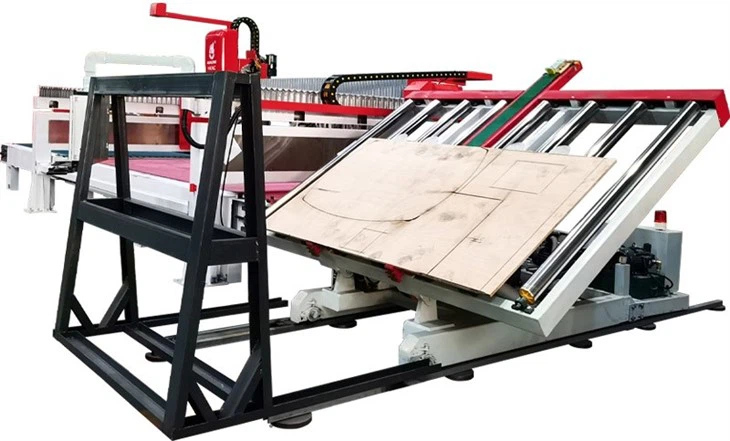

Por exemplo, digamos que você esteja usando umMáquina de corte de linha de pedrapara criar uma escultura em pedra detalhada. Se houver uma folga significativa nos eixos da máquina, a fresa poderá não se mover com precisão para a posição programada ao mudar de direção. Isso pode resultar em um corte ligeiramente irregular, fazendo com que o produto final se desvie do design pretendido.
A importância da compensação de folga
A compensação de folga é uma técnica usada para minimizar os efeitos da folga em uma máquina CNC. Ao compensar a folga nos eixos, a máquina pode atingir níveis mais elevados de precisão e repetibilidade. Isto é particularmente importante em máquinas CNC para pedra de 5 eixos, que são frequentemente usadas para aplicações de alta precisão, como a produção de elementos arquitetônicos de pedra, memoriais e esculturas artísticas.
Um dos principais benefícios da compensação de folga é o melhor acabamento superficial. Quando a máquina consegue se mover com mais precisão, os cortes são mais suaves e as bordas mais nítidas. Isso resulta em um produto acabado de maior qualidade que requer menos pós-processamento. Além disso, a compensação de folga pode reduzir o desgaste dos componentes da máquina, pois os eixos se movem de forma mais suave e com menos tensão.
Como funciona a compensação de folga
Existem vários métodos para implementar a compensação de folga em uma máquina CNC Stone de 5 eixos. Uma abordagem comum é usar compensação de software. A maioria dos controladores CNC modernos possui recursos integrados de compensação de folga que permitem inserir a quantidade de folga em cada eixo. O controlador então ajusta os comandos de movimento para levar em conta a folga, garantindo que a ferramenta se mova para a posição correta.
Outro método é a compensação mecânica. Isso envolve ajustar os componentes físicos da máquina para reduzir a quantidade de folga. Por exemplo, você pode apertar as correias ou correntes, ajustar a pré-carga nos rolamentos ou substituir engrenagens desgastadas. A compensação mecânica pode ser mais demorada e cara do que a compensação de software, mas também pode fornecer resultados mais precisos.
Fatores que afetam a compensação de folga
Vários fatores podem afetar a eficácia da compensação de folga em uma máquina CNC Stone de 5 eixos. Um dos fatores mais importantes é a qualidade dos componentes da máquina. Engrenagens, parafusos e rolamentos de alta qualidade terão menos folga e exigirão menos compensação. Além disso, a condição dos componentes da máquina também pode afetar a folga. Com o tempo, o desgaste pode fazer com que os componentes se soltem, aumentando a folga.
O tipo de material com o qual você está trabalhando também pode afetar a compensação de folga. Algumas pedras, como granito e mármore, são mais duras e abrasivas que outras. O corte desses materiais pode colocar mais pressão nos componentes da máquina, fazendo com que se desgastem mais rapidamente. Como resultado, pode ser necessário ajustar as configurações de compensação de folga com mais frequência ao trabalhar com pedras duras.
Implementando compensação de folga em sua máquina CNC para pedra de 5 eixos
Se você é um orgulhoso proprietário de uma máquina CNC Stone de 5 eixos, aqui estão algumas etapas que você pode seguir para implementar a compensação de folga de maneira eficaz:
- Meça a reação:Use um relógio comparador ou outro instrumento de medição de precisão para determinar a quantidade de folga em cada eixo da sua máquina. Isso lhe dará uma base para as configurações de compensação.
- Ajuste as configurações de compensação:Insira os valores de folga medidos nas configurações de compensação de folga do controlador CNC. Certifique-se de seguir cuidadosamente as instruções do fabricante.
- Teste a máquina:Depois de ajustar as configurações de compensação, faça um corte de teste em um pedaço de pedra. Verifique a qualidade do corte e meça as dimensões para garantir que a máquina esteja se movendo com precisão.
- Ajuste as configurações:Se o corte de teste mostrar que as configurações de compensação precisam de ajuste, faça pequenas alterações nas configurações e repita o corte de teste até obter os resultados desejados.
Impacto da compensação de folga em diferentes aplicações de processamento de pedra
A compensação de folga desempenha um papel crucial em diversas aplicações de processamento de pedra. Vamos dar uma olhada em como isso afeta alguns dos aplicativos mais comuns:
- Corte de pedra:EmMáquina de corte CNCaplicações, a compensação de folga garante que os cortes sejam retos e precisos. Isto é especialmente importante ao cortar grandes pedaços de pedra ou ao fazer vários cortes consecutivos.
- Gravura em pedra:ParaMáquina de gravação de pedra de monumentoaplicações, a compensação de folga é essencial para criar gravações detalhadas e precisas. Mesmo a menor folga pode fazer com que a gravação fique errada, resultando em um produto final nada perfeito.
- Modelagem de pedra:Ao moldar a pedra em formas complexas, como colunas ou arcos, a compensação de folga ajuda a garantir que as curvas e os ângulos sejam suaves e precisos. Isso é crucial para a criação de elementos arquitetônicos de alta qualidade.
Conclusão
Concluindo, a compensação de folga é um aspecto crítico da operação de uma máquina CNC Stone de 5 eixos. Ao compreender o que é folga, por que ela é importante e como implementar a compensação de folga de maneira eficaz, você pode melhorar a exatidão, a precisão e o desempenho geral de sua máquina. Quer você seja uma pequena oficina de fabricação de pedra ou um fabricante em grande escala, investir em uma máquina CNC para pedra de 5 eixos de alta qualidade com compensação de folga adequada pode aumentar significativamente sua produtividade e a qualidade de seus produtos.
Se você estiver interessado em saber mais sobre nossas máquinas CNC para pedra de 5 eixos ou tiver alguma dúvida sobre compensação de folga, não hesite em nos contatar. Nossa equipe de especialistas está sempre pronta para atendê-lo em suas necessidades de processamento de pedra e ajudá-lo a encontrar a solução certa para o seu negócio.
Referências
- "Manual de usinagem CNC" por Mark C. Albert
- "Fundamentos da Manufatura Moderna: Materiais, Processos e Sistemas" por Mikell P. Groover
- Manuais do fabricante para Máquinas CNC para pedra de 5 eixos
